Sissejuhatus: abrasiivse lõhkamise kahe samba mõistmine
Pinna ettevalmistamisel ja metalli töötlemisel,terasest lasku ja terasest liivadomineerivad kõige laialdasemalt kasutatavate metalliliste abrasiividena. Ehkki need võivad esmapilgul tunduda sarnased, erinevad need materjalid põhimõtteliseltkuju, jõudluse omadused ja optimaalsed rakendused.
KohaseltGrand View Research (2024), jõuab ülemaailmne terase abrasiiviturg2028. aastaks 5,2 miljardit dollarit, lastud ja liivaga kokku hoides68% turuosa. See põhjalik juhend uurib nende erinevusi läbi7 Kriitilise võrdluse mõõtmed, toetas2024 Tööstuse andmed ja juhtumianalüüsid.
1. jagu: põhilised määratlused
1.1 Terastoode
Kuju:Täiuslikult sfääriline (suurem või võrdne 95% ümarusega)
Tootmine:Vees kustutatud sulatatud terasest
Kõvadus:40-65 HRC (tavaliselt S230-S780 hinded)

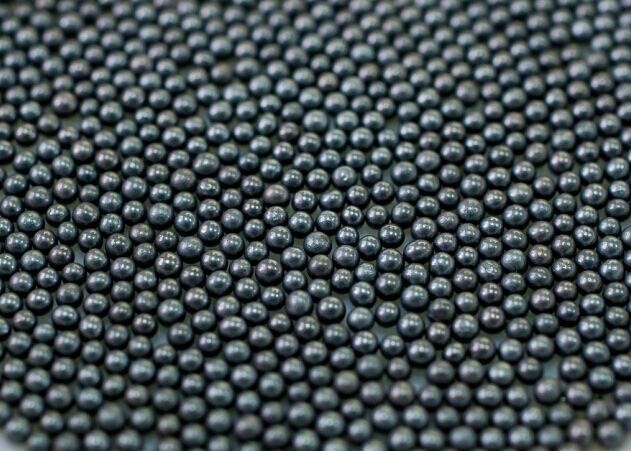

Mikrograaf: ideaalselt ümmargused terasest laskud (400x suurendus)
1.2Terasmask
Kuju:Nurk teravate servadega (nurgelisuse indeks 0,7-0,9)
Tootmine:Purustatud terasest võte või spetsiaalselt valatud fragmendid
Kõvadus:50-65 tundi (tavaliselt G16-G80 hinded)

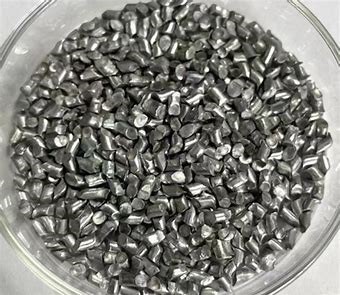

Mikrograaf: nurgaterase liiva osakesed, millel on luumurdu tasapinnad (400x suurendus)
2. jagu: Head - kuni - pea võrdlus
2.1 Füüsilised omadused
| Iseloomulik | Terastoode | Terasmask |
|---|---|---|
| Kuju | Sfääriline | Nurgeline |
| Tihedus (g/cm³) | 7.4-7.8 | 7.2-7.6 |
| Pindala | Madal (0,05 m²/g) | Kõrge (0,12 m²/g) |
| Taaskasutatavus | 2000+ tsüklid | 1500 tsüklit |
2.2 jõudlusmõõdikud
| Parameeter | Terastoode | Terasmask |
|---|---|---|
| Raiumiskiirus | Mõõdukas | Kiire (30% kiirem) |
| Pinnaprofiil | 25-75 μm (sujuvam) | 50-125 μm (karedam) |
| Metalli eemaldamise määr | 15 g/min (S550) | 22 g/min (G40) |
| Peenemise intensiivsus | 0,008-0,012A (Almen) | 0,015-0,025A (Almen) |
Andmed SAE J441 ja ISO 11124 standardid
3. jagu: tööstus - konkreetsed rakendused
3.1, kus terasest löök silma paistab
Autotööstus
Käiguhambad (AGMA 2004-C08 standard)
Coil Springs (300, 000+ väsimustsüklid)
Kosmose
Titaansulami survestressi esilekutsumine
30% pikem F-35 maandumisvarustus eluiga
Dekoratiivne viimistlus
Ühtne satiin viimistlus roostevabast terasest
3.2, kus domineerib terasest liiva
Laevaehitus
SA 2,5 puhastamine poole ajaga
50 μm ankruprofiil epoksükatete jaoks
Malmist puhastamine
40% kiirem tuuma liiva eemaldamine
Manustatud osakesi pole (DIN EN 1371-1)
Betoonpinna ettevalmistamine
ICRI CSP 3-9 profiil ülekatete jaoks
4. jagu: majanduslikud ja operatiivsed tegurid
4.1 Kuluanalüüs (2024 hinnad)
| Tegur | Terastoode | Terasmask |
|---|---|---|
| Algkulud | 1,20 dollarit lb | 0,85 dollarit lb |
| Elutsükli maksumus | Ravitud 0,38 dollarit kg | Ravitud 0,42 dollarit/kg |
| Energiatarbimine | 15 kWh/tonn | 18 kWh/tonn |
ROI ülevaade:Laske pikemad eluiga kajastavad pärast kõrgemad kulud pärast7.5 tootmistsüklit.
4.2 Seadmete kaalutlused
Shot nõuab:
Madalam õhurõhk (4-6 baar)
Laiemad pihustid (8-10mm)
Grit nõuab:
Karastatud voodrid (AR400 teras)
Tsükloni eraldajad trahvide jaoks
5. jagu: tehnoloogilised uuendused
5.1 hübriidsed abrasiivsed süsteemid
70% Shot + 30% Grit segudnüüd saavutada:
20% kiirem puhastamine kui puhas sõmer
35% vähem meedia tarbimist kui puhas lask
Patent - ootab "SmartMix" tehnoloogiat Whekeabratorilt
5,2 kaetud variandid
Ptfe - kaetud võte:50% vähem tolmu
Keraamiline - impedded Grit:3x kulumiskindlus
6. jagu: valikujuhised
Otsustusmaatriks
| Vajadus | Parim valik |
|---|---|
| Sügav survestress | Löök |
| Kiire värvi eemaldamine | Sõmer |
| Õhuke - gabariidimetallid | Löök |
| Paksu veskiskaala | Sõmer |
| Tolm - tundlikud alad | Kaetud löök |
Järeldus: täiendav mitte konkurentsivõimeline
Kuiterasmaskpakub raske puhastamiseks agressiivset lõikamist,terastoodePakub täppisperioodi ja sujuvamaid viimistlusi. Nutikad tootjad kasutavad nüüdmõlemad lavastatud protsessides:
Sõmerkiireks eemaldamiseks
Löökstressi parandamiseks
Taotlege kohandatud soovituste saamiseks meie tasuta abrasiivvaliku juhendit.
